电力变压器分接开关调节方式

　　在许多情况下，变压器的运行是无法避免的。这样，电力变压器分接开关的调节方式存在许多问题。变压器的有载容量调节器开关是什么？它的功能是什么？

　　即使在电网中电压水平相同，但由于线路压降等原因，电压不完全相同，所以变压器安装在不同的位置，一次电压不同，为了输出额定电压，在变压器高压绕组上设置了多个抽头，抽头通过抽头开关连接到抽头开关，并通过抽头开关连接到电网。这样，可以通过调整分接头开关来调整变压器的输出电压，以改变变压器高低电压绕组的匝数比。

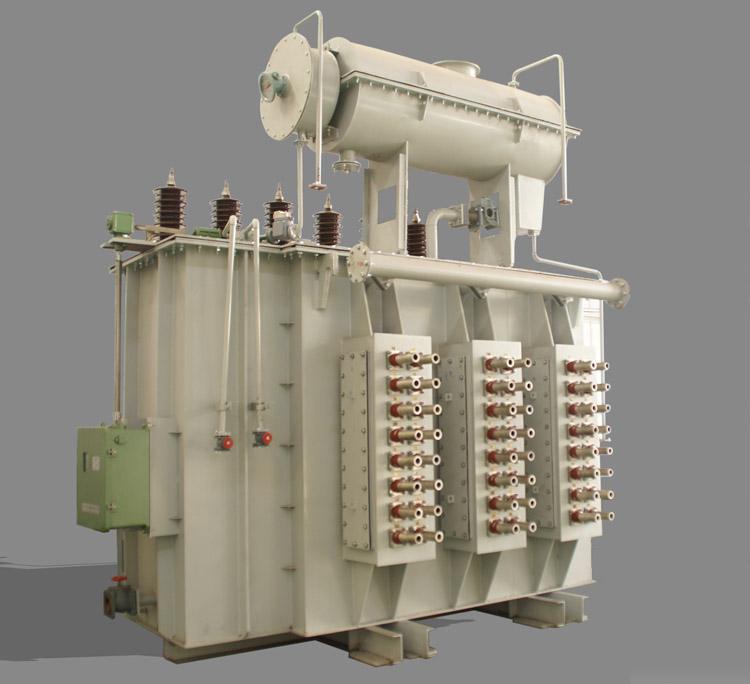

　　变压器分接开关有载调压和空载调压两种。有载调压开关可在变压器运行时调整抽头位置，一般用于电弧炉等特殊用途变压器，共有17档、11档、9档等，均有自动手动调节机构。

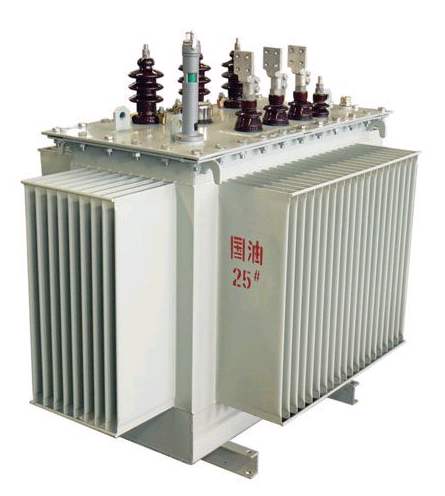

　　变压器总成，有载容量调节和调压开关

　　而变压器的一般分布目的，都是采用有载容量调节和调压开关，一般有3档，也有5档。我们今天谈论的是有载容量调节开关的调整方法。

　　有一个公式叫做：高到高，低到低。你什么意思？

　　例如，10 kV/0.4KV的三档变压器：

　　第一档：10500 V

　　第二档：10000 V

　　第三档：9500 V

　　很明显，第一个齿轮是高的，第三个齿轮是低的。高到高音："高"是指低压侧的电压过高，"到高"是指开关调高。低到低："低"是指如果低压侧的电压太低，"到低轮廓"指的是在载容量调节器切换到低位置。你为什么要这样调整？例如，在第二阶段，输出电压太高，开关将调整到第一阶段，因为高电平是指初级绕组的匝数增加，即二次绕组的匝数没有变化，即变化率增加，一次供电电压不变，变化比增大，二次输出电压降低。

　　同样，如果开关处于第二阶段，二次电压太低，"低到低"，则会将开关击穿三个齿轮，主绕组的匝数将减少，二次绕组的匝数将保持不变，二次绕组的匝数将保持不变，一次电源将保持不变，二次输出电压将上升。
